长车染色天然气红外线预烘打底机BT1802

利用红外线易于被水吸收和能够穿透一定厚度的物料的特点，可以用来对物料进行干燥，其特点是速度快，生产效率高。

相对于其它红外线燃烧器，蓝炬红外线辐射器具有独特的优点：由于材料的热惯性小，因此它能快速升温和降温，即点火后能在数秒内其温度由常温升到工作温度，同样，在停止工作后，也能在数秒内由工作温度冷却至常温，这对于防止物料因过度升温而损坏非常有利，特别是可以彻底避免易燃物品如纸张、织物在遭遇停电等非常事故时因过热而着火燃烧。



燃气红外线加热干燥原理：

利用燃气燃烧产生的热量可以使物体的温度升高到800--1000度，由此辐射出强烈的红外线，对应的波长为2-4微米。红外线是一种不可见光，以光的速度直线传播，并有一定的穿透力。红外线被物体吸收后，能迅速转换为热能，因而有强烈的致热作用，红外线波长和被加热物体的吸收波长一致时，被加热的物体吸收红外线，这时，物体内部分子和原子发生“共振”——产生强烈的振动、旋转，而振动和旋转使物体温度升高，达到了加热的目的。由此，红外线可以用于快速加热的场合。

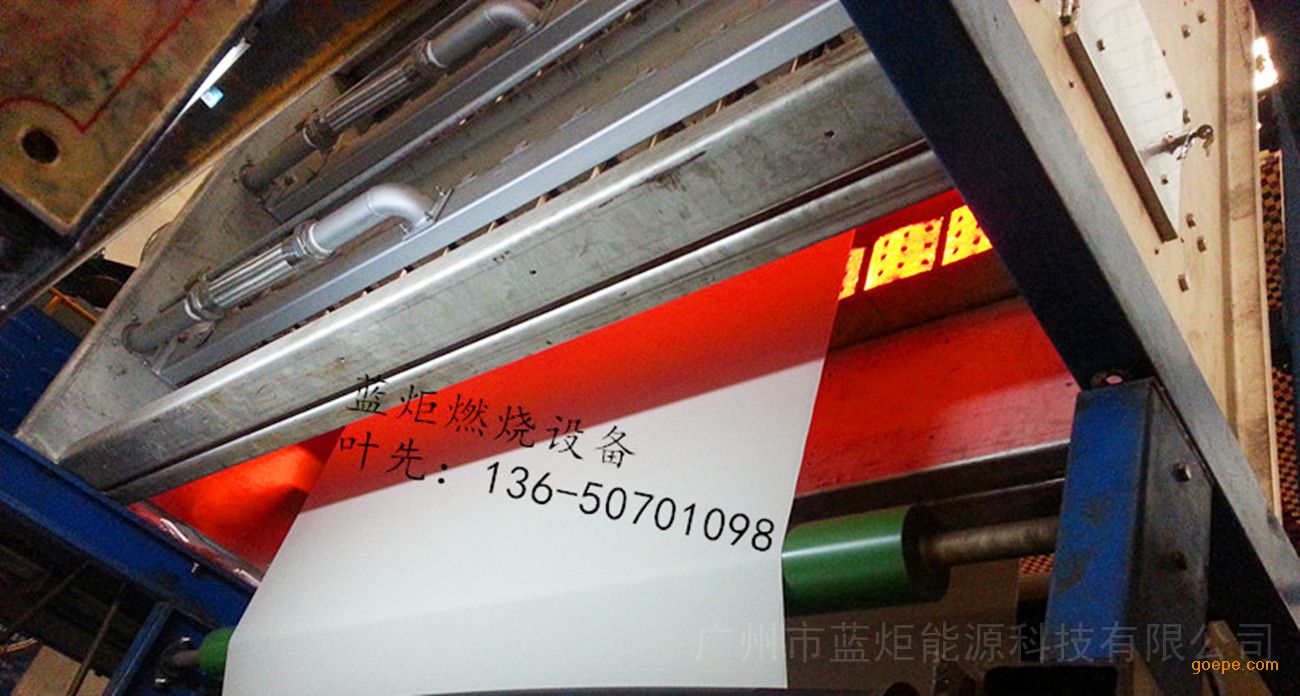

染色后的织物在干燥之前，需要快速去除一部分水份，否则，染料分子将发生泳移导致颜色不匀。这个快速去除水份的过程即是预烘打底工艺，通常采用电红外加热，而电红外加热系统不仅能源成本比较高，而且加热元件衰退厉害，寿命较短。在预烘打底工序中去除的水份越多，成品织物的颜色越均匀，质量越好，同时在后续的干燥工序中消耗的能源就越少。

蓝炬燃气红外线打底系统特点：

1． 使用气体燃料，相比电加热系统，显著降低能源费用；

2． 采用燃气红外线燃烧器，燃烧效率高，辐射系数大；

3． 热负荷调节范围大，水份去除率高，打底效果好；

4． 停机后能在数秒内冷却，可效避免因意外停电导致的火灾事故

5． 采用程序控制器对系统进行控制，压力保护意外停机报警等功能。

6． 各排燃烧器独立控制，可以根据工艺需要开启部分或全部燃烧器；

7． 燃烧器使用寿命长，可达数年。

产品介绍

一、辐射原理

任何物体都会对外辐射能量，根据玻尔兹曼定律，物体辐射的能量和温度之间遵循如下关系式：

E=σT4   由此可见，物体辐射的能量和温度之间是四次方关系，即物体的温度越高，对外辐射的能量越大。利用燃气燃烧产生的热量可以使物体的温度升高到800-1000℃，由此辐射出强烈的红外线，对应的波长为2-4μm。

二、红外线加热（干燥）原理

红外线是一种不可见光，以光的速度直线传播，并有一定的穿透力。红外线被物体吸收后，能迅速转换为热能，因而有强烈的致热作用。

不同的材料对红外线的吸收率不一样，水是能强烈吸收红外线的物质之一。水吸收红外线后，温度迅速升高并蒸发，这就是红外线干燥的原理。红外线加热的速度比常规的热风加热要快好几倍，因此，红外线可以用于需要快速加热和干燥的场合。

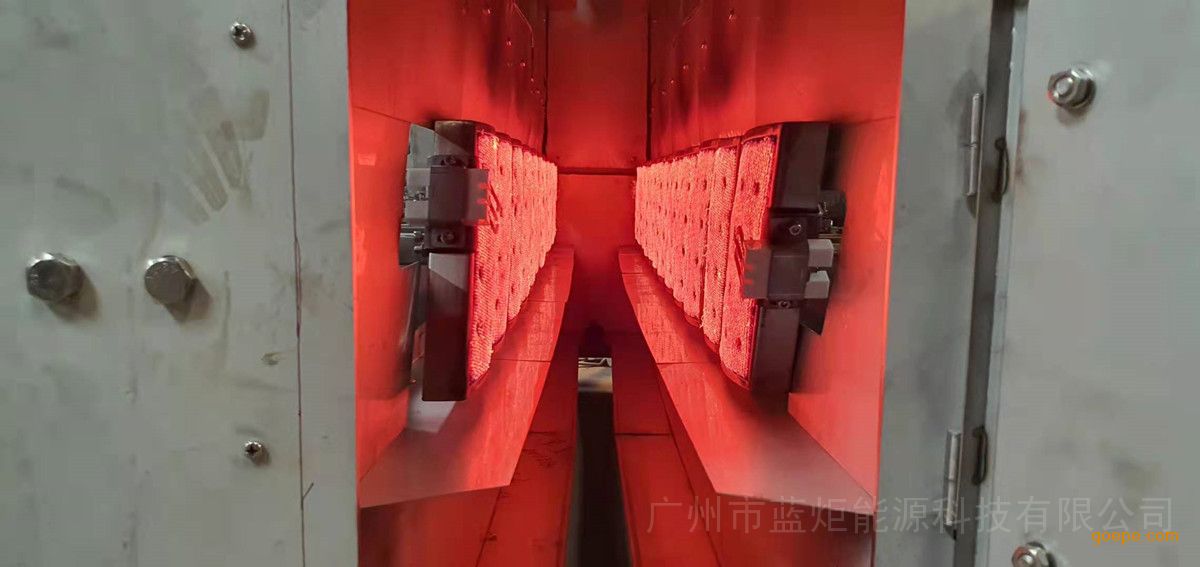

三、蓝炬燃气红外线加热单元

1.利用全预混燃烧原理，燃烧充分，污染物排放低。

2.以合金材料作为发热元件，抗机械冲击和热冲击，使用寿命长。

3.辐射温度高，辐射强度大，保证快速加热。

4.特殊结构保证负荷调节范围大，增加使用时的灵活性。

5.可以根据需要组合成不同规格的加热设备，更换方便。

6.可以应用在各种需要加热或干燥的场合，比如纸张和织物的干燥、涂层固化、烘烤设备等。

四、规格

外形：150mm（长）*200mm（宽）*40mm（厚）

加热功率：3-25kw

耗气量：0.23-1.95kg/h（液化气）或0.3-2.5m?/h（天然气）

五、应用举例

某织物表面涂水溶性胶后需要快速干燥。织物幅度2060mm，初始含水量760g/m?，要求经过红外线干燥系统之后的含水量降为150g/m?，车速3-5m/min.

系统共采用56个加热单元，分成4组，每组14个，每个单元的设计加热功率为7.5kw，合计420kw。

某无机织物，成型之后含水量较高，且非常脆弱，原采用电红外进行开放式加热，总加热功率174kw。改造后，使用液化石油气，加热功率170－400kw可调，红外加热方式，采用封闭式加热系统，燃烧程序控制，具有预吹扫、燃气和空气压力保护、自动点火、火焰检测、意外停机报警等功能，生产效率可以提高一倍，单位能源成本降低28％。金属纤维的低热惯性，可以有效保证因电力故障意外停机时不会因余热使织物变色发黄。
